- Процедура создания геотехнической информационной системы (BIMG - Building Information Model Geotechnical) представляет рабочий поток, состоящий из следующих основных этапов:
- 1) определяется рельеф поверхности рассматриваемой площадки строительства с использованием GIS систем.

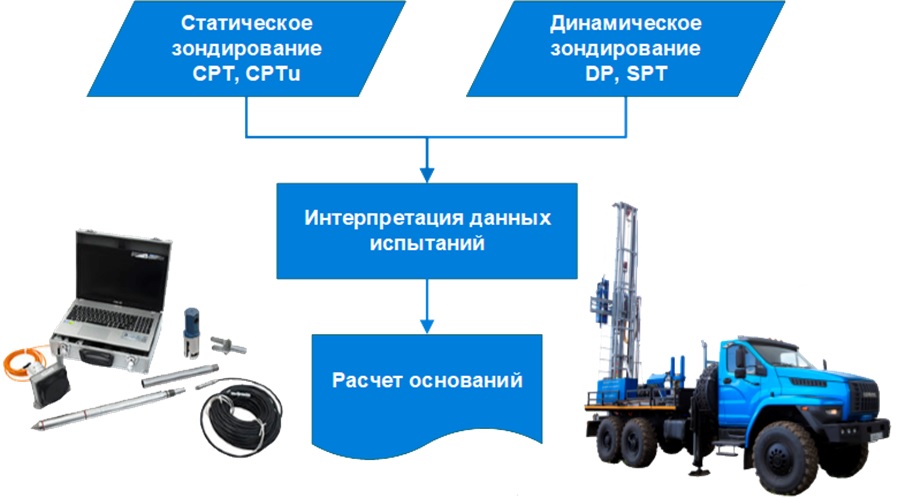

- 2) проводится комплекс лабораторных и полевых испытаний грунтов с использованием автоматизированных комплексов АСИС;
- 3) определяется стратиграфия и литология, физико-механические характеристики грунтов. В случае использования численных методов определяются параметры моделей грунтов;
- 4) выполняется построение 3D геологической модели;
- 5) формируется геотехническая 3D модель путем разделения геологической модели на конечные элементы заданного масштаба и определяются координаты их узлов Х,Y,Z;
- 6) используя функции интерполяции (Шепарда, Делоне, Кригинга) и значения характеристик грунтов на нормативных выработках находятся характеристики грунтов/ параметры моделей грунтов в узлах сетки конечных элементов;
- 7) в 3D модель вводится конструкция фундамента или сооружения, нагрузки и др.;

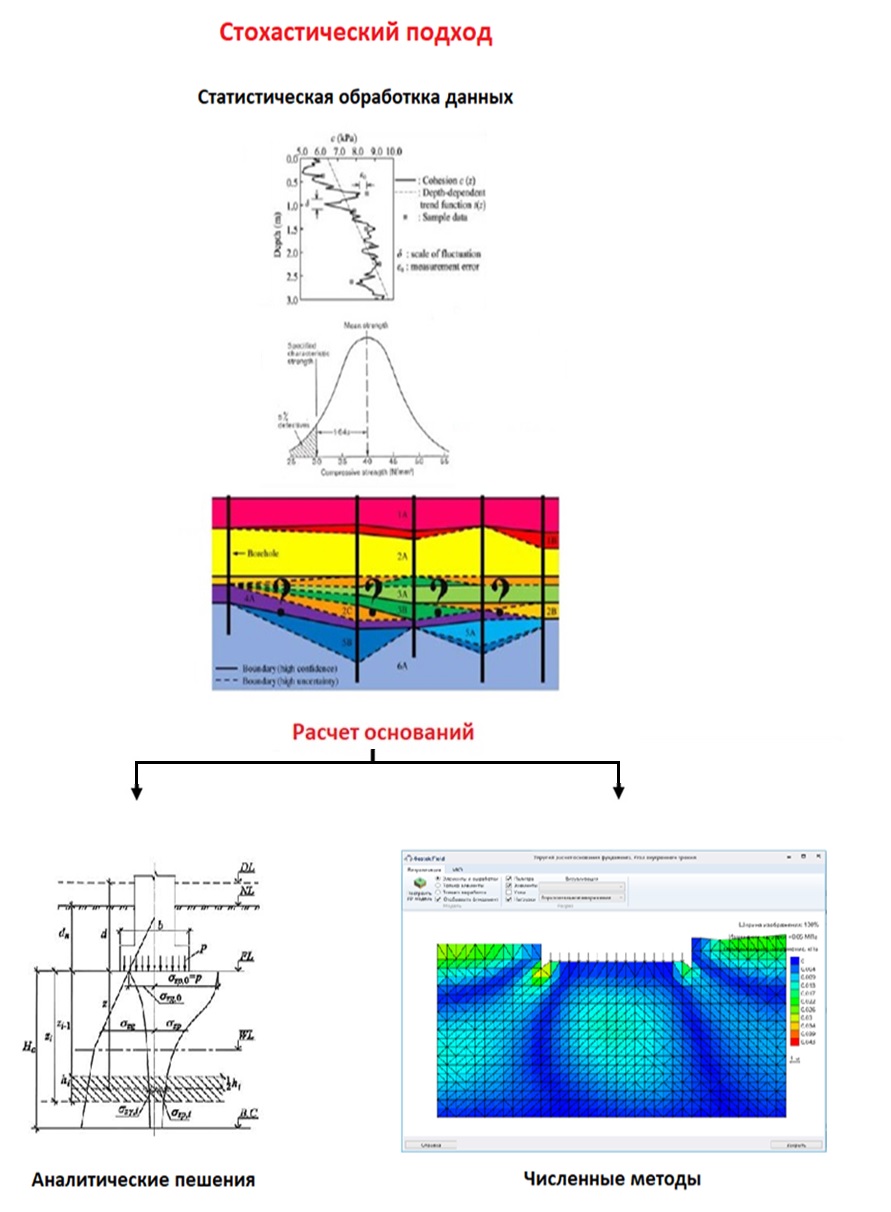

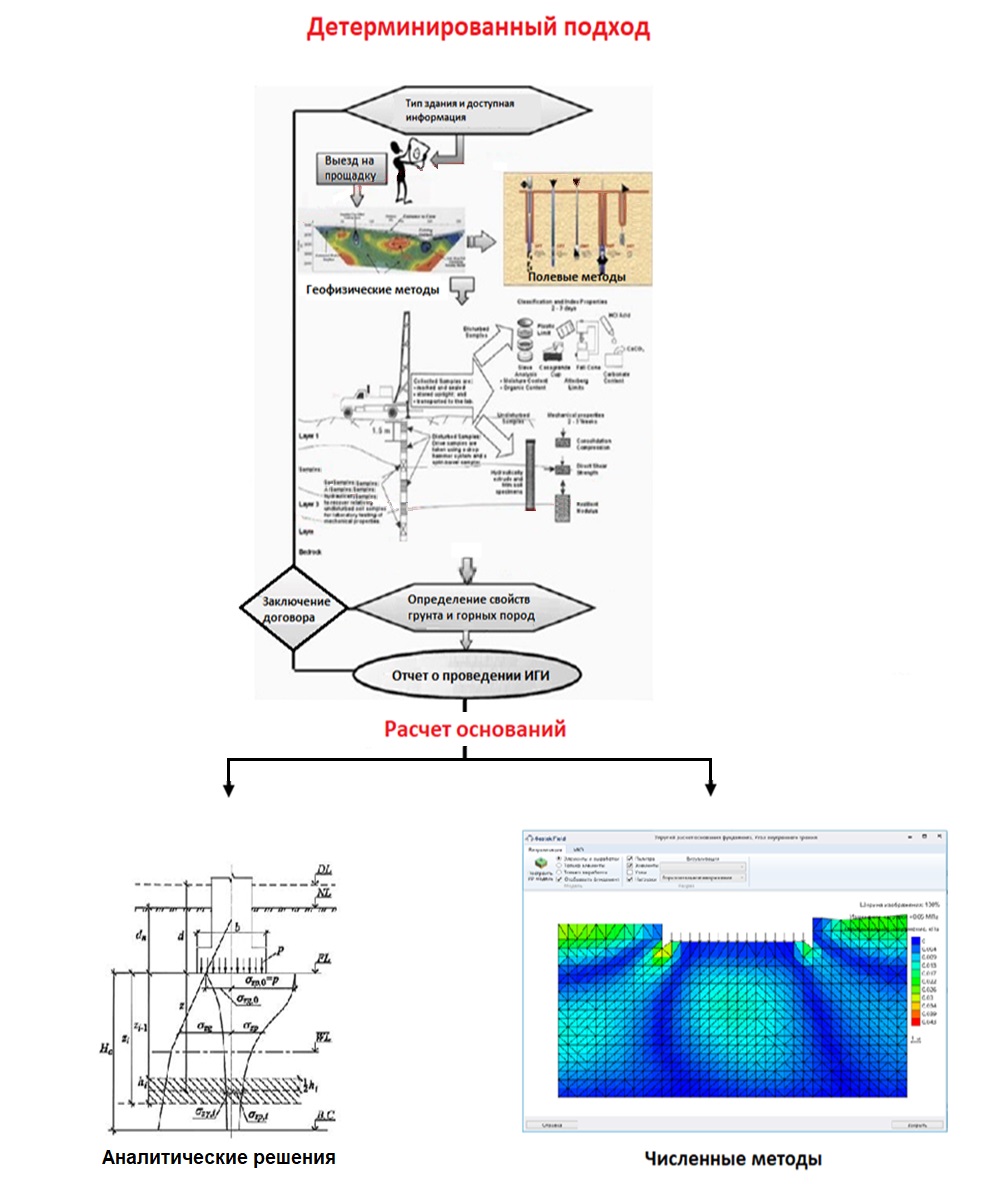

- 8) выполняется расчет основания фундамента с использованием аналитических решений соответствующих сводов правил или численными методами расчета;
- 9) вводятся виртуальные выработки и выполняется оценка влияния неоднородности свойств грунтов на результаты аналитических или численных решений;
- 10) Для передачи информации во внешнюю среду 3D цифровая геологическая модель выпускается в формате IFC4, что позволяет ее использовать в 3D программах типа Civil 3D, Revit, Allplan, Flac, Plaxis и др.
|
|
