Процедура построения 3D геологической модели основана на использовании метода Кригинга и включает следующие шаги:

1. На ситуационном плане выделяется исследуемый массив грунта с его его границами в плане, по направлению осей Х и У. Глубина массива грунта (по оси Z) определяется из глубины нормативных выработок или из расчета сжимаемой толщи под проектируемым сооружением.

2. Строится сетка из n элементов и определяются координаты центральной точки каждого элемента.

3. Определяются основные статистики: среднее, среднее квадратичное отклонение, дисперсия, коэффициент вариации, асимметрия, коэффициент корреляции.

4. Используя метод Кригинга и статистически обоснованные характеристики грунтов на нормативных выработках определяются характеристики грунтов в пространстве между выработками в центре элементов.

5. Выполняется построение и визуализация 3D тела модели.

6. В формате IFC выводится геометрия 3D модели с отображением конечных элементов и список в таблице Excel с номерами, узлами конечных элементов и физико-механическими характеристиками грунтов.

Процедура построения 3D геологической модели включает следующие шаги:

1. На ситуационном плане выделяется исследуемый массив грунта с его границами в плане, по направлению осей Х и У. Глубина массива грунта (по оси Z) определяется из глубины выработок или из расчета сжимаемой толщи под проектируемым сооружением.

2. Выделенный массив грунта разбивается на конечные элементы заданных размеров включая все инженерно-геологические элементы (ИГЭ).

3. Определяются основные статистики: среднее, среднее квадратичное отклонение, дисперсия, коэффициент вариации, асимметрия, коэффициент корреляции.

4. В пределах каждого ИГЭ статистически обоснованные характеристики грунта принимаются постоянными. На границах ИГЭ значения свойств грунтов в конечных элементах принимаются как среднее значение.

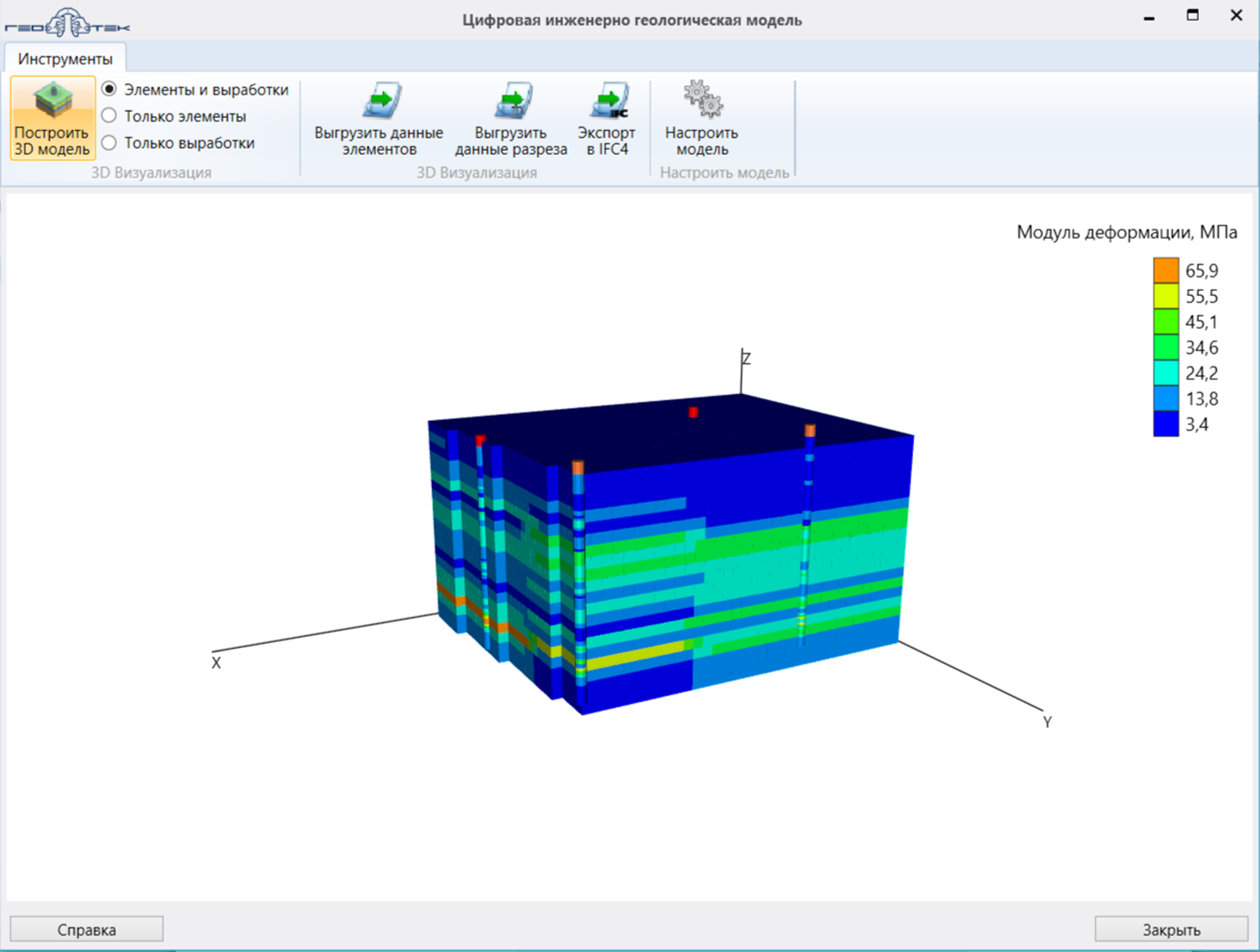

5. Выполняется построение и визуализация 3D тела модели.

6. В формате IFC выводится геометрия 3D модели с отображением тела модели, конечных элементов и список в таблице Excel с номерами и узлами конечных элементов и, физико-механическими характеристиками грунтов.
